設備介紹

ALU 雷射自動化上下料系統

吸盤裝置

可吸板厚0.5mm至12mm

吸盤裝置

牙叉裝置

可選配【防刮傷皮帶式牙叉】

一枚取檢測裝置

三下翻角動作，防止黏板。

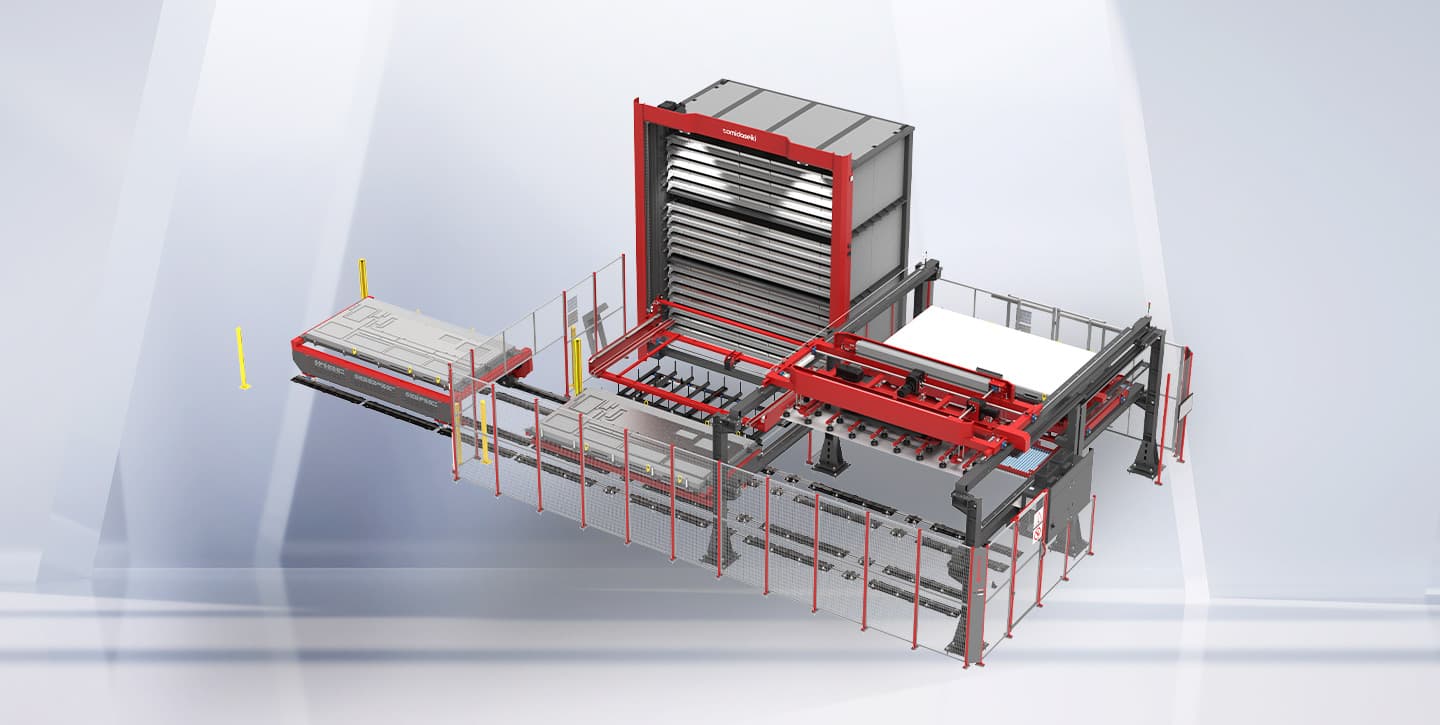

ALU 雷射自動化上下料系統

面對訂單需求不斷提高、多樣化的產品需求、人力不足導致效率下降，是許多企業面臨的課題。
tomidaseiki 的自動化上下料系統可協助客戶快速地應對增加的加工排程，製程的前端不卡關，後端將更順暢。

ALU 雷射上下料系統最大的優點是節省上下料時間、減少人力、創造安全的作業環境。

  • 無搭配料塔：適合小批量生產，用來補充人力短缺
  • 搭配電動單塔/ 雙塔倉儲：節省人力，系統可獨立上下料


選配：

  1. 牙叉防傷機構
  2. 收料堆疊防傷機制

規格表

Multilayer 4020 Multilayer 4020 Plus Multilayer 4020 Plus
(Single Tower) (Dual Towers)
可放置板材尺寸 mm
914x1,829
、 1,000x2,000、 1,224x2,440
、 1,525x3,050
、 2,000x4,000
工件材質 - 不鏽鋼板、SPHC、SPCC、SECC、SGCC
工件板厚 mm t1-t12
工件最大重量 kg 750（板厚 12mm/2,000x4,000mm）
台車可堆疊高度 mm 成品台車：255、原料台車：180
台車可乘載重量 kg 3,000
料塔數量 - 0 1 2

顯示器 10.4型、TFT彩色液晶、附觸控面板
操作箱 室內用閉鎖簡易防塵型（獨立箱體型）
安全裝置 多波束偵測器
配電盤 室內用閉鎖簡易防塵型

最大容許板材尺寸 層架容許板材高度(每層） 層架最大乘載重量(每層）
mm mm ton
4,000x2,000 45 2
0
